產品特點：
挖掘機用系列高壓油缸HCH（34.3MPa規格）產品具有以下特點：
● 小型、輕量、高強度……采用根據負載頻率分析的強度、疲勞設計、適應性的油缸體和活塞桿的選材及加工技術、焊接技術，通過超聲波探傷檢查，作為高壓規格，實現小型、輕量、高強度、高可性。
● 密封系統……選用日本NOK和寶色霞板的能夠克服土木建筑業使用條件的密封圈，以及本公司獨特的密封系統設計，防止土砂塵埃，減少油漏，獲得****的活塞桿油膜。
● 缸體……按照合適強度、合適尺寸制造的本公司的缸體的內面，經過滾光加工，達到了良好的粗糙度及表面硬度，提高了耐磨性。
● 活塞桿……以高頻淬火為基礎，通過鍍覆鎳硬鉻，提高了防銹、耐磨以及耐傷性能。另外，通過CNC數控滾光保證了表面網紋的均勻及高光潔度，從而保證了表面油膜的良好，提高產品壽命。
● 安全/緩沖功能……根據需要，能夠比較容易地安裝各種具有專用慢回程、計數平衡以及緊急關閉等功能的閥。而且內藏能夠在行程終端吸收沖擊的緩沖機構。
主要結構：
① 大中型挖掘機用油缸 Cylinder for large and intermediate excavator
② 缸體內徑 Inner diameter of cylinder body(mm)
③ 活塞桿直徑 Piston rod diameter(mm)
④ 行程 Stroke(mm)

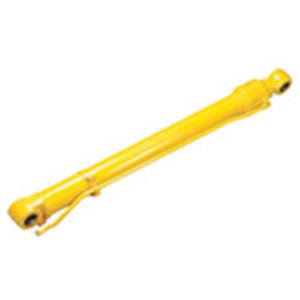

HCH系列(34.3MPa規格)
■概要
主要為大中型挖掘機使用所開發的高耐久高壓油缸. 適合于最高使用壓力為34.3MPa、使用溫度為-20℃～100℃（寒冷地區規格為-40℃～90℃）的使用條件。
技術參數：
|
D
|
E
|
d
|
F
|
A
|
C
|
I
|
H
|
B
|
J
|
行程（最大）
Stroke （Max.）
|
|
34.3MPa以下(Below)
|
|
最大(Max.)
|
最小(Min.)
|
|
95
|
109
|
114
|
65、70
|
157
|
146
|
95
|
22
|
80
|
100
|
1/2
|
1700
|
|
100
|
118
|
121
|
65、70、75
|
165
|
150
|
95
|
25
|
85
|
100
|
3/4
|
1700
|
|
105
|
121
|
126
|
70、75
|
165
|
146
|
95
|
27
|
85
|
105
|
3/4
|
1700
|
|
110
|
128
|
133
|
70、75、80
|
176
|
150
|
95
|
24
|
90
|
115
|
3/4
|
1700
|
|
115
|
133
|
139
|
75、80、85
|
176
|
150
|
95
|
24
|
90
|
115
|
3/4
|
1700
|
|
120
|
139
|
144
|
80、85
|
186
|
155
|
100
|
21
|
94
|
124
|
3/4
|
1700
|
|
125
|
144
|
150
|
80、85、90
|
186
|
155
|
100
|
26
|
94
|
127
|
1
|
1950
|
|
130
|
148
|
156
|
85、90、95
|
193
|
172
|
112
|
19
|
98
|
132
|
1
|
1950
|
|
135
|
156
|
162
|
90、95、100
|
208
|
177
|
117
|
19
|
104
|
143
|
1
|
1950
|
|
140
|
160
|
169
|
90、95、100
|
208
|
177
|
117
|
19
|
104
|
143
|
1
|
1950
|
|
145
|
165
|
173
|
95、100
|
226
|
174
|
109
|
24
|
121
|
137
|
1
|
1950
|
|
105
|
33
|
|
150
|
173
|
180
|
100
|
237
|
184
|
115
|
24
|
126
|
138
|
1-1/4
|
1950
|
|
105
|
33
|
|
110
|
35
|
|
160
|
180
|
195
|
105、110、115
|
244
|
185
|
114
|
35
|
130
|
141
|
1-1/4
|
2800
|
|
120
|
37
|
|
170
|
195
|
206
|
110、115
|
265
|
187
|
114
|
35
|
140
|
144
|
1-1/4
|
2800
|
|
120
|
37
|
|
180
|
200
|
218
|
115
|
280
|
195
|
118
|
35
|
148
|
160
|
1-1/2
|
2800
|
|
120
|
37
|
|
130
|
41
|
|
190
|
217
|
232
|
130
|
295
|
205
|
126
|
41
|
155
|
160
|
1-1/2
|
2800
|
|
140
|
45
|
|
200
|
225
|
244
|
130
|
317
|
212
|
131
|
41
|
166
|
187
|
1-1/2
|
2800
|
|
140
|
45
|
|
150
|
49
|
|
215
|
247
|
273
|
130、140
|
332
|
215
|
126
|
45
|
174
|
187
|
1-1/2
|
2800
|
|
150
|
49
|
|
230
|
264
|
292
|
140、150
|
356
|
217
|
126
|
49
|
186
|
211
|
1-1/2
|
2800
|
|
|
入口形狀相當于SAE高壓法蘭。
備注：
● 活塞桿頭、油缸蓋的標準尺寸詳見10頁。關于31.4MPa以上的大直徑油缸必須另行商談。
● 根據用途，缸體外徑E，活塞桿直徑d有時與上述尺寸不同。
● 本公司也制造缸體直徑超過230mm（上述尺寸）的油缸，但是結構稍有變化。
● 訂貨的場合，如果對活塞桿頭、油缸蓋的U形環的寬度、銷子的直徑等尺寸方面另有要求時，建議采用能夠利用的本公司現有的模鍛件。
●須附高壓油管尺寸訂貨時另行商談。
|
